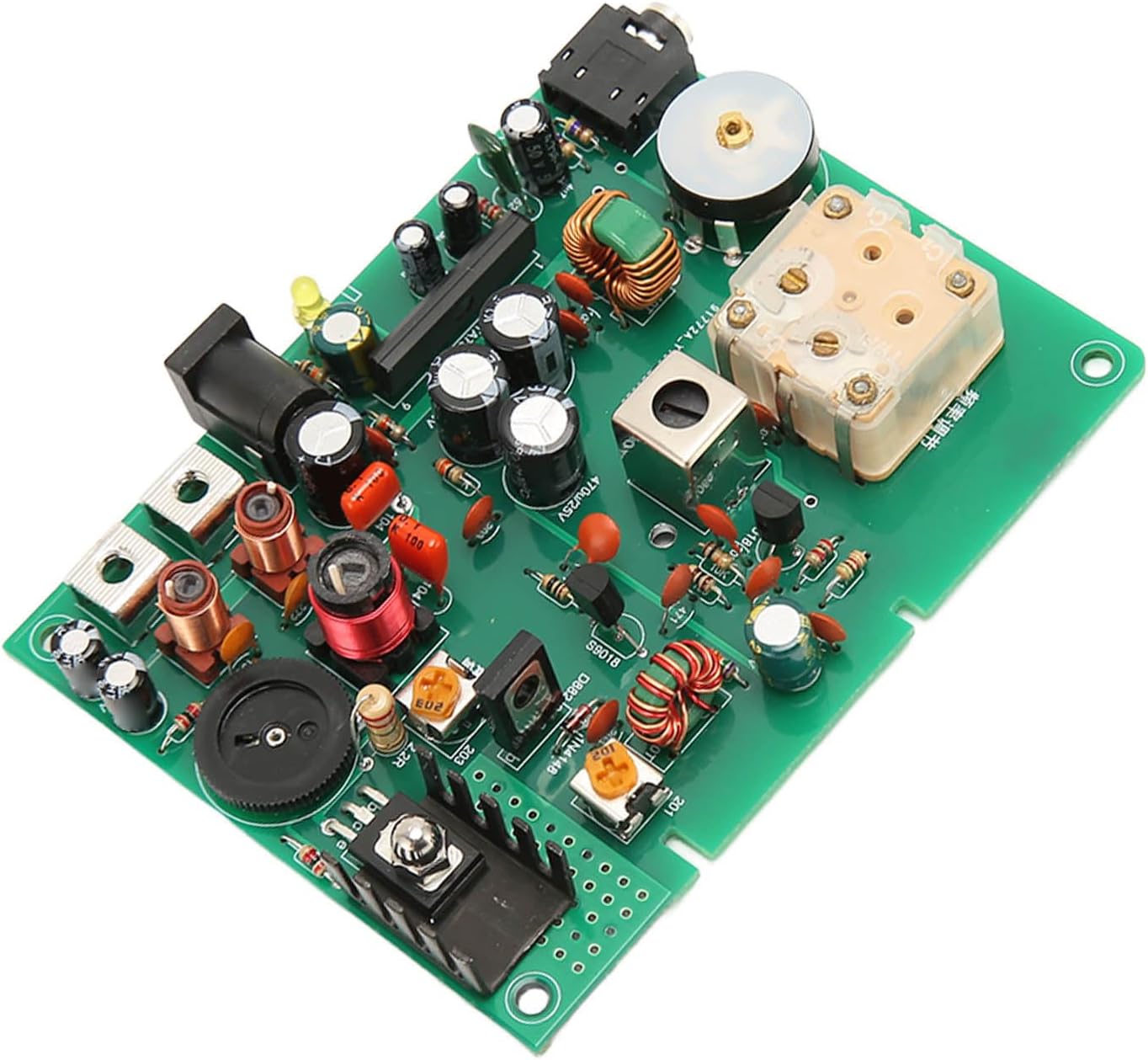

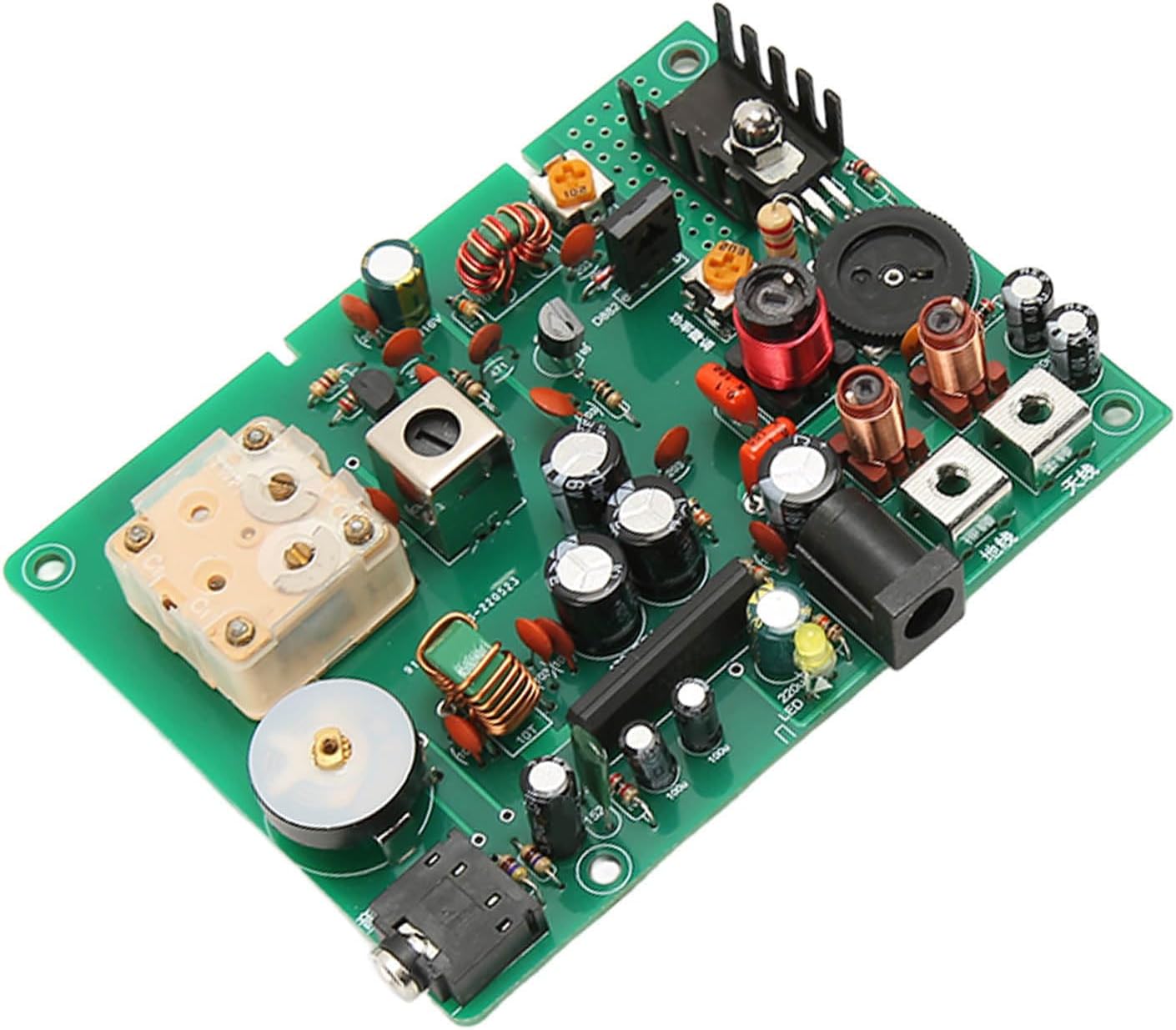

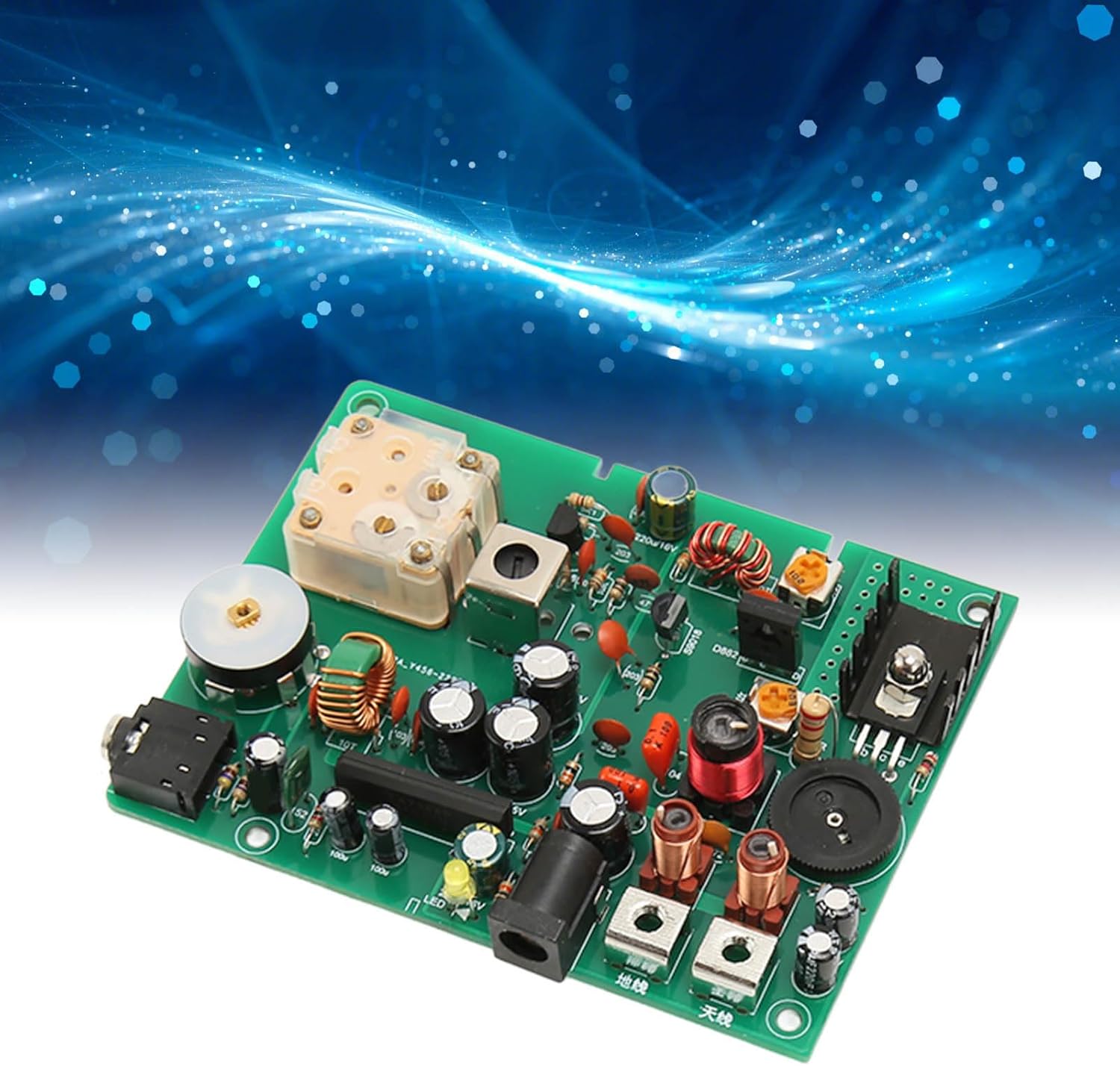

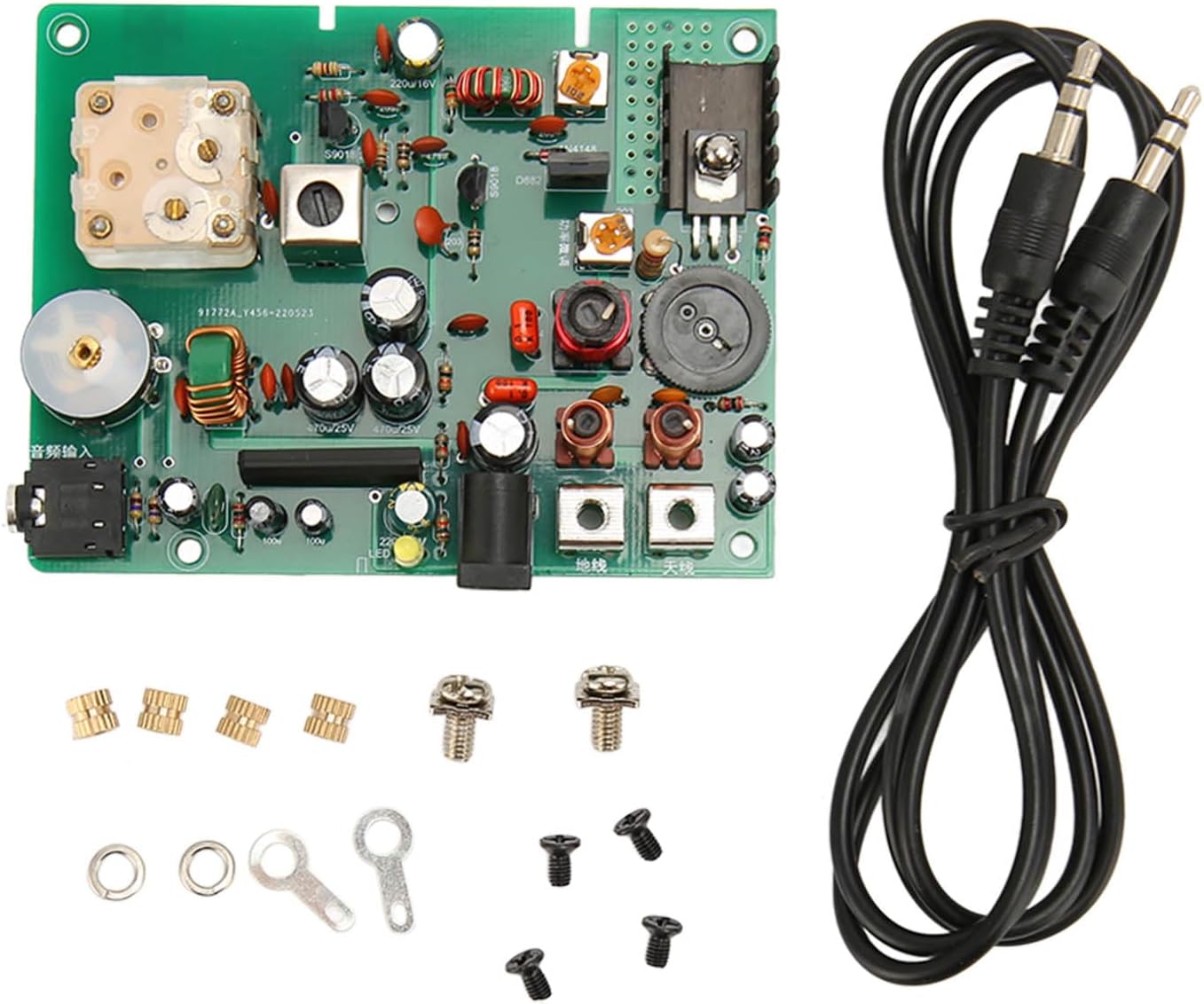

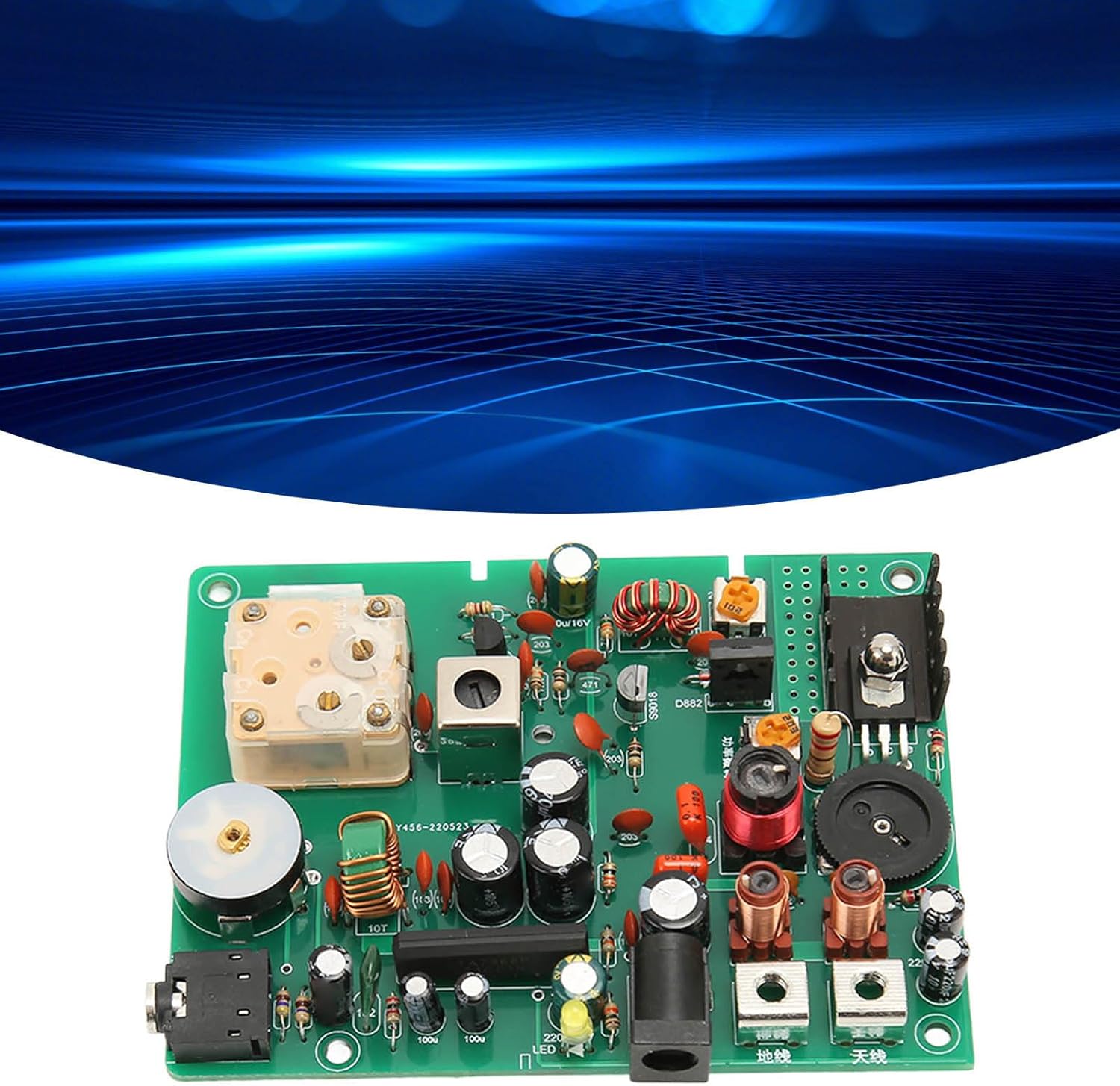

Airfly Sender Flugzeug, Radio Mittelwellensender, Sender Einstellbar 530 Bis 1600 kHz DIY Sender Kit für Schulexperimente

Info zu diesem Artikel

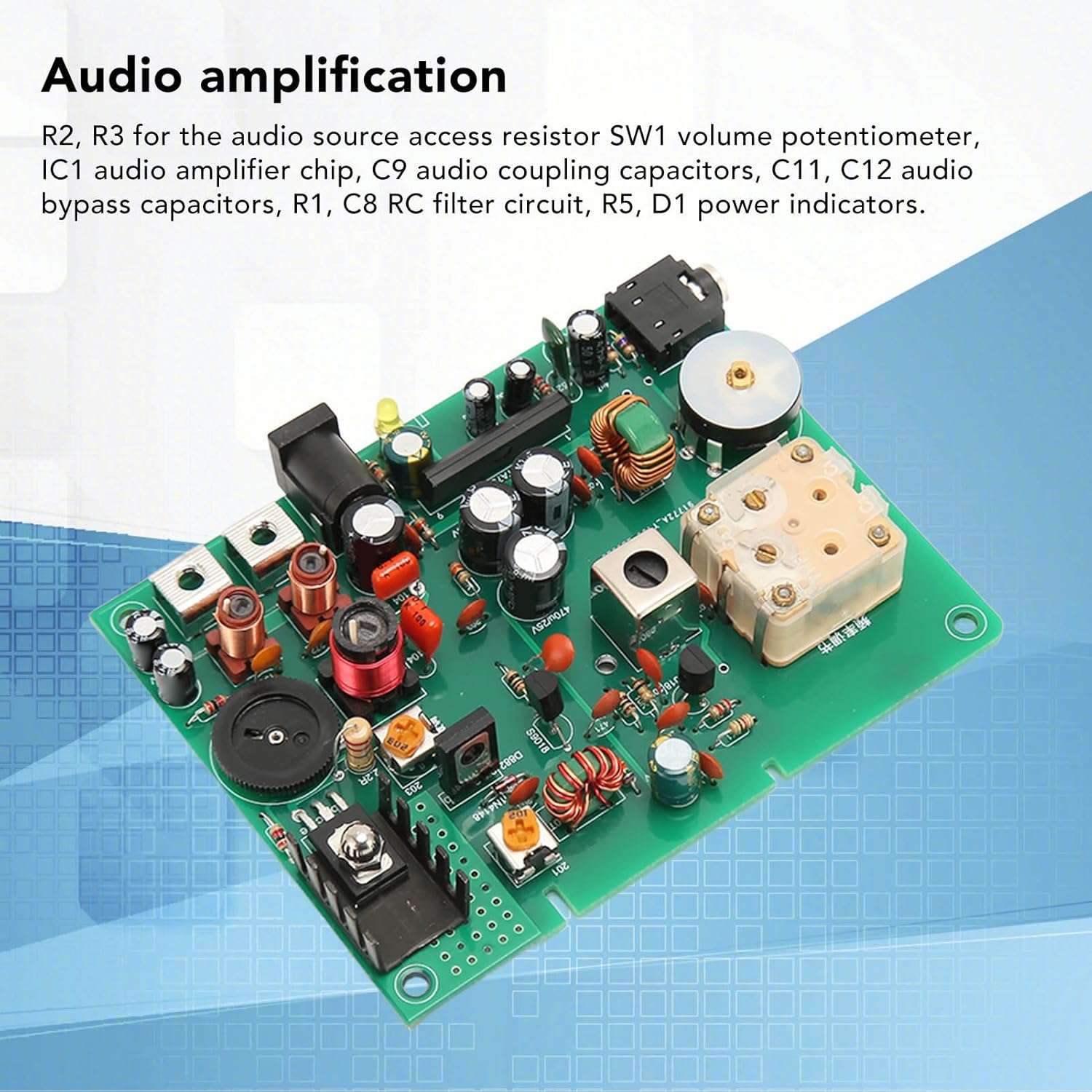

• SOUNDVERSTÄRKUNG: R2, R3 für den Zugangswiderstand zur Tonquelle, SW1 Lautstärkepotentiometer, IC1 Soundverstärkerchip, C9 Soundkopplungskondensatoren, C11, C12 Sound Bypass Kondensatoren, R1, C8 RC Filterschaltung, R5, D1 Leistungsanzeigen.

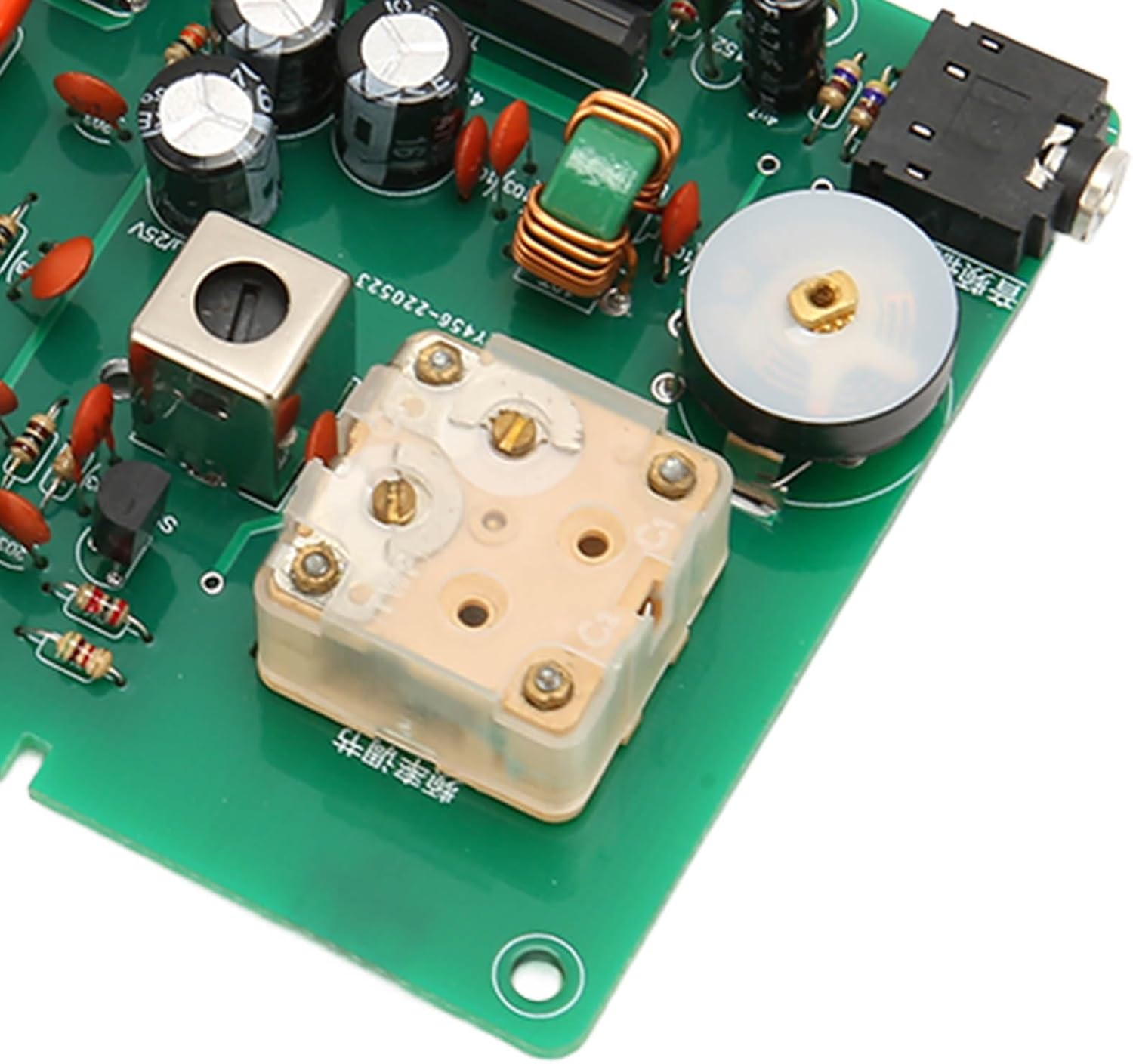

• OSZILLATIONSQUELLE: Q1 besteht aus einem gemeinsamen Basismodulationstransformator Oszillationskreis, der hochfrequente Signale mit gleicher Amplitude erzeugt. Der CV kann auf eine Frequenz von 530 1600 kHz eingestellt werden, R10, C19 für das positive Rückkopplungsnetzwerk, C18 für den Hochfrequenz Bypass Kondensatoren, um eine gemeinsame Basis und Schaltung zu erreichen, C16 Netzteilfilterung und Hochfrequenz Bypass, C17 Netzteilfilterung; R7, R8, R9 für den Vorspannungswiderstand.
• HOCHFREQUENZVERSTÄRKUNG: Q2 Q1 Hochfrequenzamplitudensignalweiterverstärkung, C20 für die Kopplungskapazität, C21 Hochfrequenz Bypasskapazität, R11, R12 für den Vorspannungswiderstand, B2 für die Hochfrequenz Breitbandleitungsinduktivität. B2 Sekundärausgang Hochfrequenzspannung.
• HOCHFREQUENZMODULATION: C22, C23 Klangkondensatoren, SW3 einstellen, um die richtige Klangspannung zu erhalten, R15 Gegenkopplungswiderstand, SW2, R14 Vorspannungswiderstand, SW2 einstellen, kann die Klangqualität verbessern.
• FILTERNETZWERK: L2, L3, C26, C27 für das Tiefpassnetzwerk, filtern die hohen Harmonischen heraus, sodass die Wellenform nahezu sinusförmig ist und zur Antenne passt.
